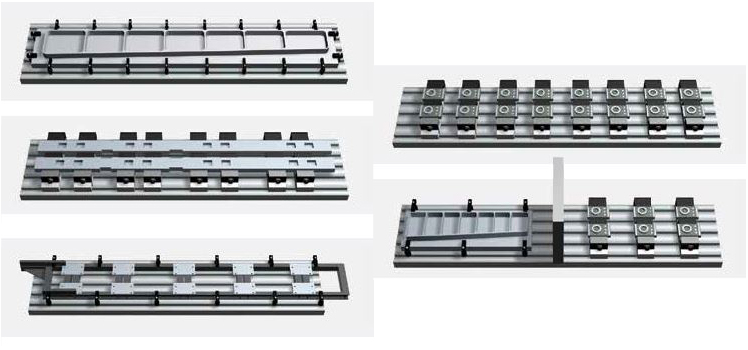

Stół

Nieruchomy stół o powierzchni roboczej 2300mm na 760mm umożliwia obróbkę dużych ciężkich detali aż do 1000kg. Zamocowanie przegrody centralnej w połowie stołu umożliwia pracę w dwóch niezależnych przestrzeniach obróbczch przy zastosowaniu tego rozwiązania operator ma możliwość zamocowania kolejnego detalu nie przerywając pracy.

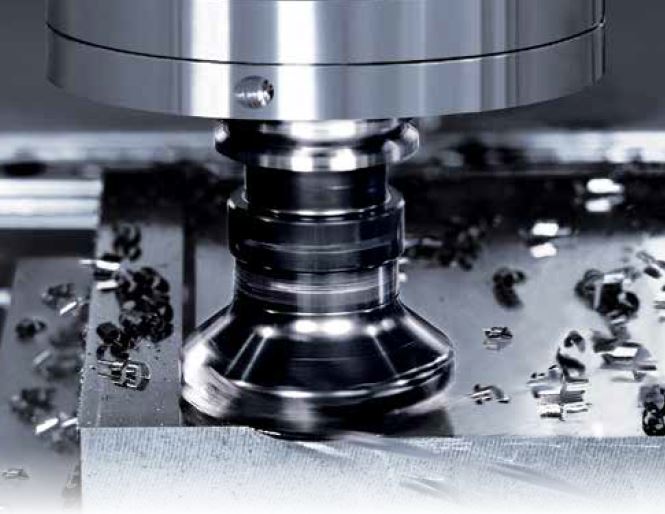

Wrzeciono frezarskie

Wrzeciono o prędkości obrotowej 12 000 obr./min z napędem o mocy 16 kW skraca cykle obróbki w różnych zastosowaniach — od skrawania materiałów trudno obrabialnych po obróbkę aluminium narzędziami o małej średnicy. Konstrukcja o wysokiej sztywności i dokładności w połączeniu z napędem wrzeciona o dużej mocy umożliwia uzyskanie dużej szybkości usuwania materiału, a tym samym wysokiej wydajności i dokładności obróbki. Toczne prowadnice rolkowe wykorzystywane w konstrukcji wszystkich osi maszyny zapewniają wysoką dokładność pozycjonowania przy niskim tarciu. Przy budowanie maszyny wykorzystano śruby pociągowe, sterowane bezpośrednio przez serwonapędy dla dokładnego pozycjonowania.

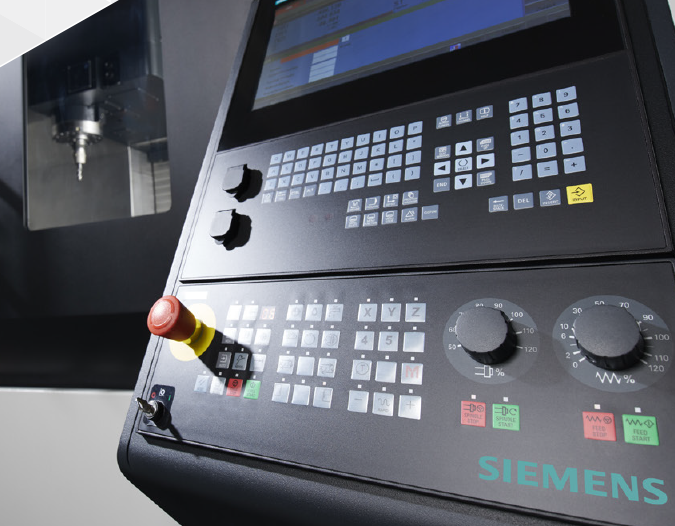

Sterowanie Siemens

Siemens 840D sl to wysokiej klasy system sterowania CNC będący branżowym standardem. Oferowane przez firmę Siemens systemy sterowania są obecnie najszerzej stosowanymi w Europie rozwiązaniami tego typu, a w niektórych łańcuchach dostaw branży lotniczej i motoryzacyjnej stosowanie ich jest obowiązującym wymogiem. Integracja systemów sterowania Siemens — realizowana z zachowaniem najwyższej jakości charakterystycznej dla marki. W system sterowania Siemens wbudowane zostały nowe i zmodyfikowane cykle oraz ekrany, przez co rozwiązanie integruje standardowe operacje tych systemów z funkcjami producenta OEM, takimi jak automatyczne ustawianie parametrów kinematyki maszyny, przywracanie sprawności po nieudanej wymianie narzędzia i ustawianie długości narzędzia.

Magazyn narzędzi typu CAT

30 pozycyjny ruchomu magazyn narzędziowy typu CAT 40 zlokalizowany bezpośrednio za kolumną wrzeciona znacznie przyśpiesza proces obróbki po przez wyeliminowanie pustych najazdów na pozycję wymiany narzedzia. Przy zastosowaniu szybkiego zespołu wymiany narzędzia ATC czas na wymianę narzędzia wynosi 1,3 sek od narzędzia do narzędzia. Możliwość zastosowania 48 pozycyjnego magazynu narzędzi co pozwala na długą pracę bez konieczności ciągłego przezbrajania.
